Molde de injeção de conjunto de suporte de copo de obturador de rolamento

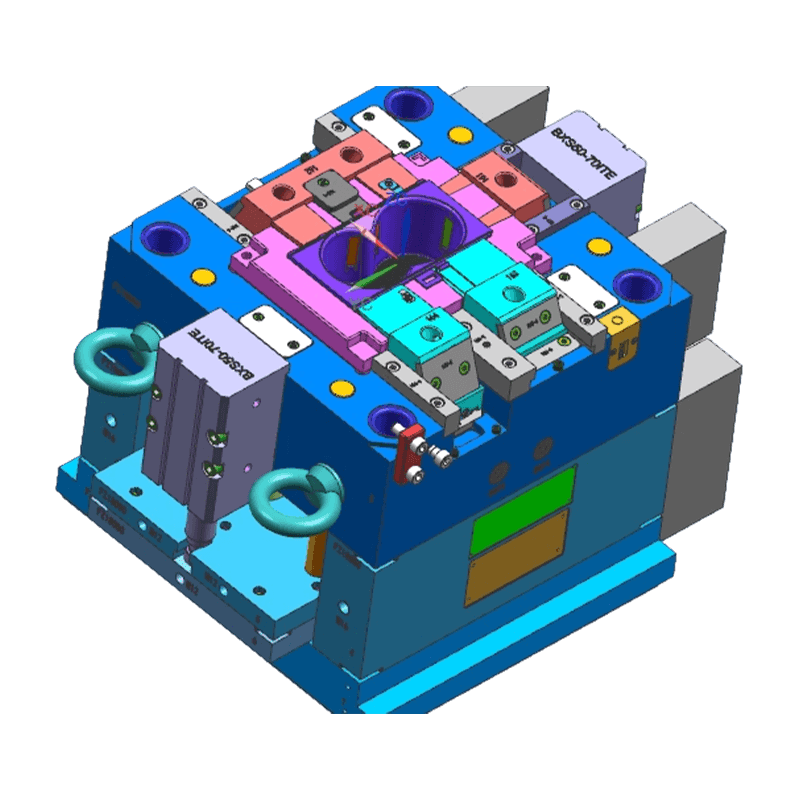

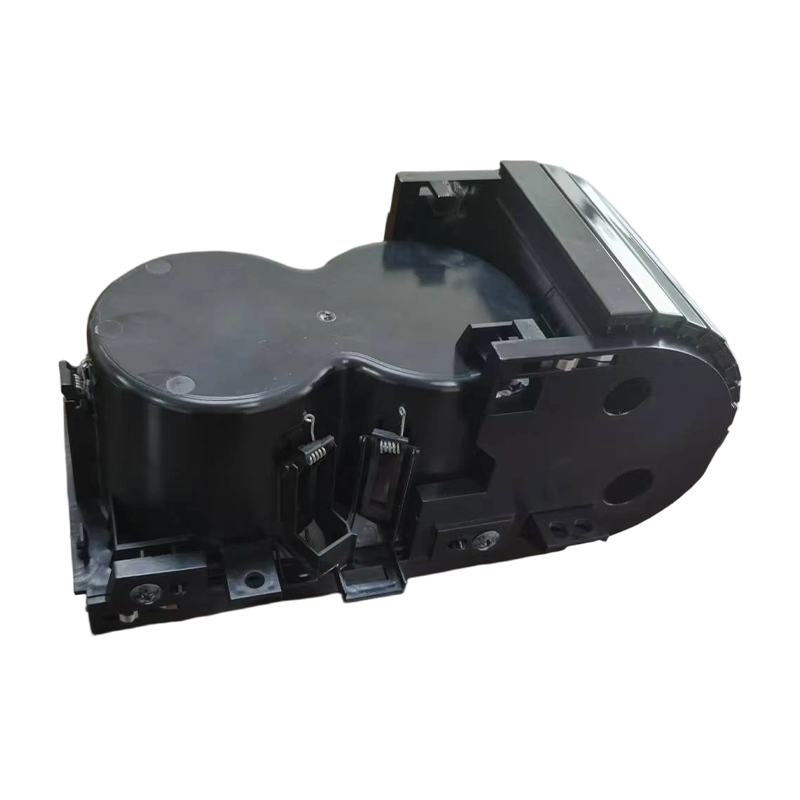

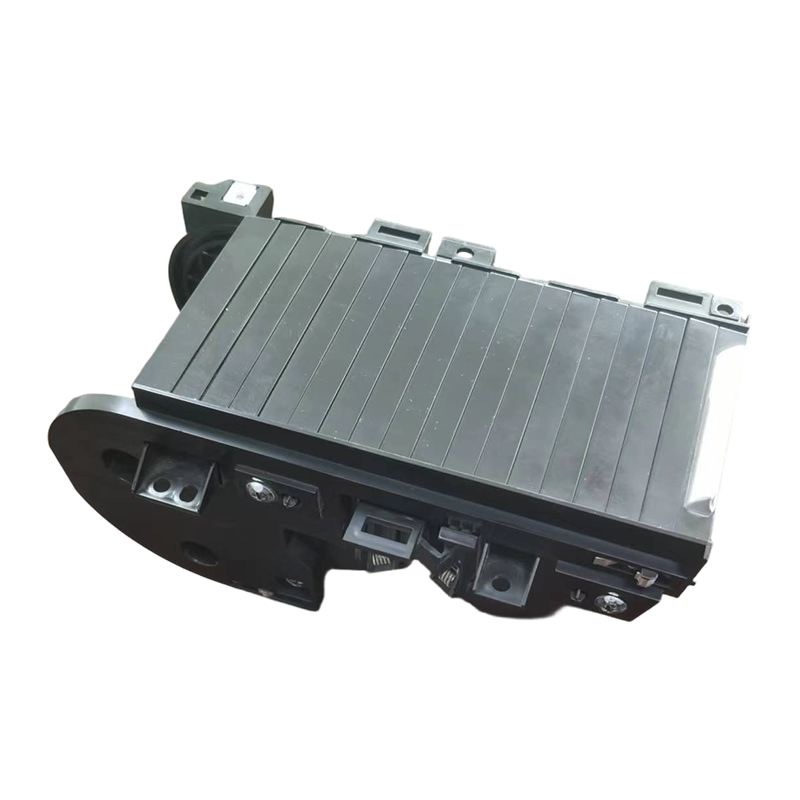

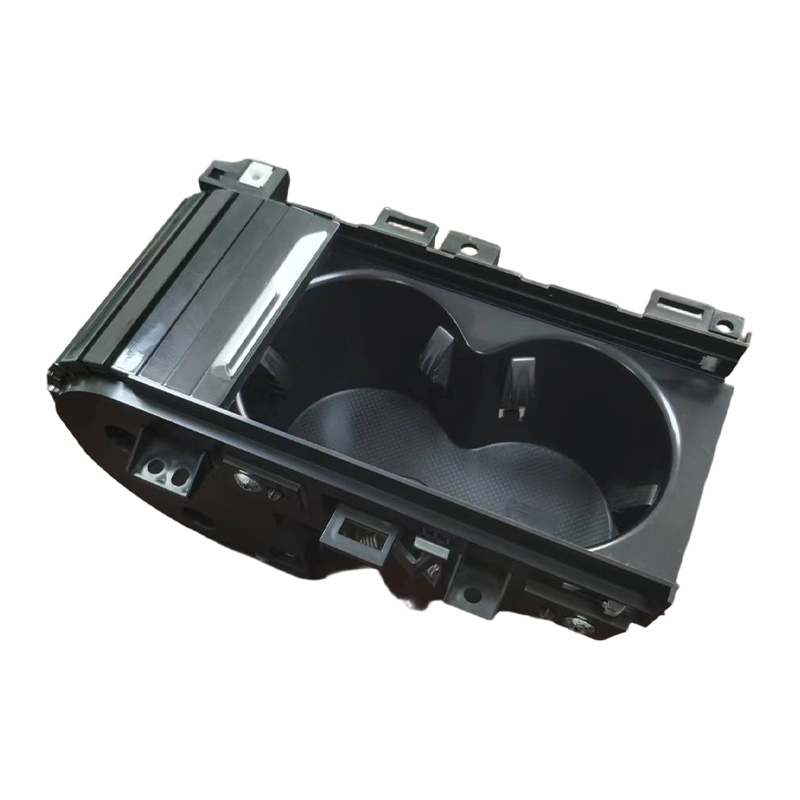

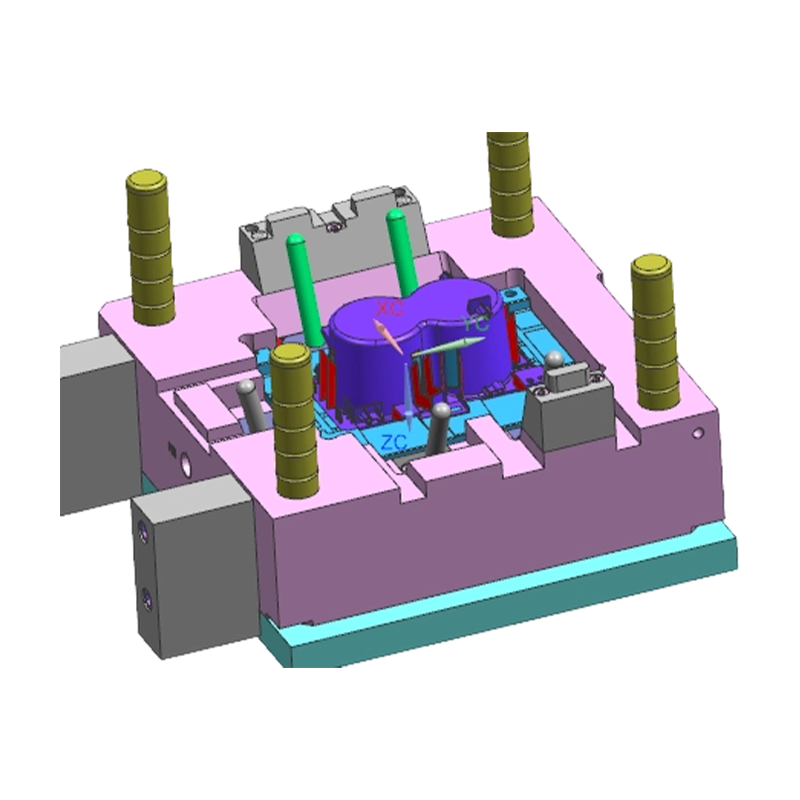

Este produto é um molde de injeção especializado projetado para a fabricação do conjunto de porta-copos de persiana em consoles centrais de veículos. O conjunto normalmente consiste em uma tampa rolante, carcaça, trilhos deslizantes e componentes elásticos, sendo o requisito principal uma ação de abertura/fechamento suave e durabilidade a longo prazo. O molde é desenvolvido com base em dados ou desenhos 3D fornecidos pelo cliente, utilizando mecanismos multislider ou corepulling para formar estruturas ferroviárias internas complexas. Com mais de 15 anos de experiência em exportação, atendemos às demandas do mercado europeu e asiático por precisão, eficiência de ciclo e resistência ao desgaste superficial, garantindo intercambialidade de componentes e estabilidade funcional na produção em massa.

Fanze T&M (Jiashan) Co., Ltd. Fanze T&M (Jiashan) Co., Ltd. Contate-nos
ANTV：Molde de injeção de armazenamento Flip-Up Dash SEG：Molde de injeção de painéis de acabamento do console central
  • Produto Detalhes
capacidade
Principais vantagens
01
Capacidade de geometria complexa
Hábil na formação de recursos complexos, como trilhos rolantes, encaixes e nervuras de parede fina. Os designs precisos do controle deslizante e do ejetor garantem a liberação limpa da peça sem danos.
02
Ajuste de controle de precisão
As dimensões críticas do molde são mantidas dentro dos graus de tolerância IT8IT10 para montagem multicomponente (tampa aos trilhos), garantindo uma ação de deslizamento suave e não vinculativa.
03
Adaptabilidade de materiais
O projeto do molde acomoda vários plásticos de engenharia (por exemplo, ABS, PC/ABS, POM), permitindo ajustes de encolhimento e sistema de resfriamento com base na seleção de material do cliente.
04
Consistência do acabamento superficial
As cavidades do molde podem ser finamente texturizadas ou polidas para atender aos requisitos internos, garantindo consistência tátil e visual das peças acabadas.
especificações
Recursos do produto
F1
Mecanismos deslizantes de precisão/tração de núcleo
Projetos precisos de deslizadores ou elevadores formam recortes e furos laterais nos trilhos guia de rolos, garantindo uma ação confiável e estável.
F3
Sistema de resfriamento otimizado
Os canais de resfriamento conformes são projetados com base na espessura da parede da peça para controlar efetivamente o tempo do ciclo e minimizar a deformação por contração.
F2
Design resistente ao desgaste
Insertos ou tratamento térmico localizado são aplicados em áreas de alto desgaste (como trilhos deslizantes) para prolongar a vida útil geral do molde.
F4
Componentes de desgaste substituíveis
As pastilhas de conformação crítica em áreas de alto desgaste (por exemplo, seções de trilhos) são projetadas para serem destacáveis, facilitando a manutenção e reduzindo custos a longo prazo.
▸ caso de uso
Aplicativos
Este molde é usado principalmente para produzir conjuntos de porta-copos de persianas para consoles centrais internos de automóveis. É aplicável para painéis de instrumentos ou módulos de console de piso em veículos de passageiros (carros, SUVs, MPVs) e fornecidos para fornecedores automotivos Tier1 e OEMs.
◆
Problemas e soluções comuns
Deslizamento ruidoso ou resistente da tampa do rolo nos trilhos.
Otimizar ângulos de inclinação e uniformidade de polimento/texturização superficial nas áreas dos trilhos; inspecione as folgas de ajuste do controle deslizante para evitar rebarbas ou rebarbas.
Marcas de afundamento nas bordas do compartimento do porta-copos ou nos locais de encaixe.
Otimize a localização da comporta ou aumente a pressão de retenção local por meio da análise do fluxo do molde; ajuste a eficiência de resfriamento nas áreas correspondentes para garantir um resfriamento uniforme.
Desgaste da dimensão do trilho e maior folga após longos ciclos de produção.
Use aço resistente ao desgaste com nitretação/revestimento para insertos formadores de trilhos; inserções de design substituíveis para facilitar a manutenção.
⏺
Considerações importantes
1 Forneça o desenho de montagem 3D completo do componente da persiana antes do projeto do molde para confirmar as relações entre as peças e os caminhos de movimento.
2 Especifique com precisão o grau do material plástico e os aditivos (por exemplo, conteúdo de fibra de vidro) para ajuste da contração e avaliação da seleção do aço.
3 Limpe regularmente resíduos de óleo e detritos das áreas deslizantes e dos trilhos; inspecione o sistema de lubrificação para garantir a operação suave do mecanismo.
Dimensões do produto 110x183x86
Material do produto ABS
Preço do produto US$ 1,3
Prazo de entrega do produto 30 dias
Preço do molde US$ 21.000
Tempo de fabricação do molde 50 dias
Termos de envio FOB Xangai
Condições de pagamento T/T
Material do molde NAK80
Métodos de teste CMM
Vida útil do molde 500 mil
Período de garantia 12 meses
