Por que o posicionamento da linha de solda é crítico para a resistência ao impacto e aceitação estética em moldes de injeção de carenagens de motocicletas?

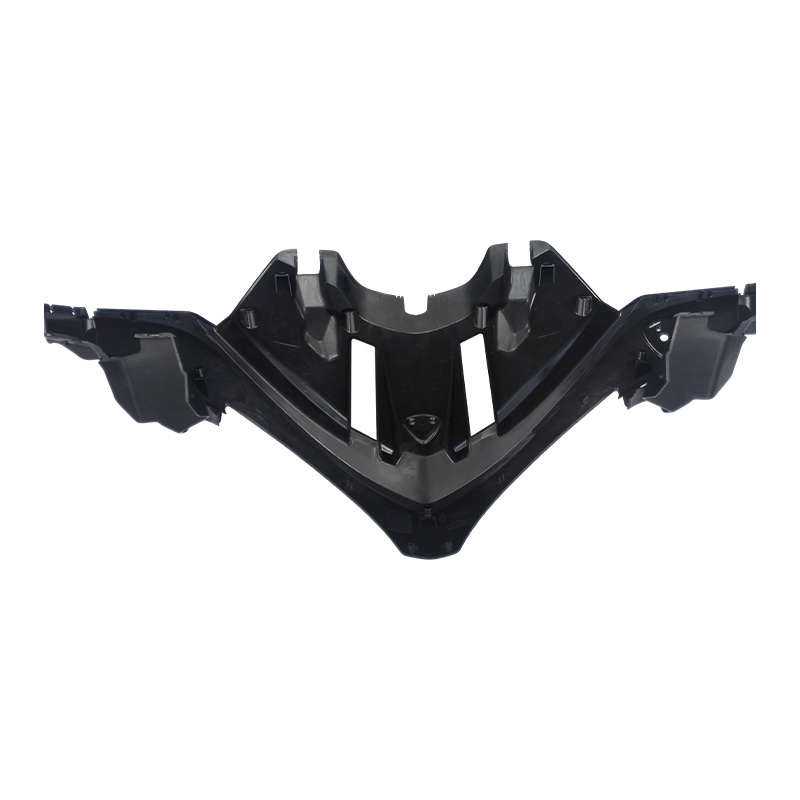

Em carenagens de motocicletas (por exemplo, carenagens dianteiras, tampas laterais, seções traseiras), uma linha de solda se forma quando duas frentes fundidas se encontram durante o enchimento da cavidade. Ao contrário das peças ocultas, as carenagens ficam totalmente expostas e muitas vezes pintadas com acabamentos metálicos ou de alto brilho. O mau posicionamento da linha de solda leva a marcas de superfície visíveis (rejeitável sob luz pastosa) e zonas fracas localizadas que pode rachar durante o impacto ou vibração. Portanto, controlar a localização da linha de solda não é apenas um requisito estético, mas também um requisito mecânico relacionado à segurança para peças que protegem o condutor e os componentes internos.
1. Resistência ao impacto versus posição da linha de solda
| Localização da linha de solda | Retenção típica de resistência ao impacto* | Modo de falha sob impacto (por exemplo, lascas de pedra ou queda) | Nível de risco |
|---|---|---|---|
| Em área plana e não estrutural | 50–70% do material base | Rachadura superficial visível, mas parte pode permanecer intacta | Baixo a médio |
| Perto da saliência de montagem, interseção de nervuras ou aresta | 30–50% do material base | A rachadura se propaga através da saliência → perda do fixador → desprendimento da carenagem | Alto |
| Ao longo de uma curvatura acentuada ou orifício de ventilação | <30% de material base | Fratura frágil repentina, especialmente em ABS ou PC/ABS em baixas temperaturas (-20°C) | Crítico |
*Valores de retenção para ABS ou PC/ABS (materiais típicos de carenagem) na linha de solda versus área sem solda, medidos pelo impacto do dardo em queda instrumentado (ASTM D3763).
2. Critérios de aceitação estética para linhas de solda em carenagens de motocicletas
| Tipo de acabamento | Visibilidade Permitida da Linha de Solda | Método de inspeção | Requisito típico do cliente (por exemplo, Triumph, Harley, OEMs japoneses) |
|---|---|---|---|
| Alto-gloss painted (base coat clear coat) | Não visível sob qualquer ângulo ou fonte de luz | Inspeção de luz Grazer (500–1000 lux, rotação de 45°) | Tolerância zero → as linhas de solda devem ser reposicionadas em superfícies ocultas ou eliminadas por válvulas. |
| Acabamento fosco ou texturizado (por exemplo, sobremoldagem TPE) | Ligeiramente visível (não tátil, largura ≤0,1 mm) | Visual a olho nu a uma distância de 500 mm | Permitido apenas nas tampas laterais inferiores ou áreas sob os assentos. |
| Aparência de fibra de carbono / inserção de filme moldado | Absolutamente não visível (interrompe a continuidade do padrão) | Visual com ampliação de 2x | A linha de solda deve cair em uma quebra de padrão ou linha de desenho. |
3. Como Fanze T&M (Jiashan) Co., Ltd. controla a posição da linha de solda para moldes de carenagem de motocicleta
- Simulação de fluxo de molde : usa o Autodesk Moldflow ou Moldex3D para prever a localização da linha de solda na fase de projeto. As linhas de solda são deslocadas intencionalmente para áreas não visíveis (por exemplo, atrás da grade, ao longo das linhas divisórias ou sob adesivos decorativos).
- Localização do portão e otimização de número : Para carenagens complexas (por exemplo, capota frontal com múltiplas aberturas), seleciona 4–6 comportas valvuladas com abertura sequencial para eliminar totalmente as linhas de solda em superfícies Classe A.
- Ventilação localizada e controle de temperatura de fusão : Aumenta a temperatura do molde (em 10–20°C) e a profundidade da ventilação (0,03–0,05 mm) em zonas críticas da linha de solda para melhorar a difusão molecular e reduzir a proeminência visual.
- Perfil de injeção : Aplica um perfil de velocidade lenta-rápida-lenta para empurrar as linhas de solda para seções mais espessas e menos visíveis, mantendo a resistência ao impacto acima de 70% de retenção.
Estas técnicas são validadas em moldes de produção para Motocicletas Triunfo (Reino Unido) e OEMs de motocicletas nacionais, com Cpk ≥ 1,33 para resistência ao impacto e aparência da superfície.
4. Perguntas frequentes
FAQ 1: Uma linha de solda pode ser completamente eliminada em uma carenagem de motocicleta grande e complexa?
R: A eliminação completa é possível usando sistemas de câmara quente com bico valvulado sequencial e projeto cuidadoso do molde, mas aumenta o custo do molde em 25–40%. Para a maioria das aplicações, a Fanze T&M (Jiashan) Co., Ltd. reposicionamento estratégico de linhas de solda para áreas ocultas ou de baixa tensão, em vez de eliminação total. Para clientes que exigem zero absoluto de linhas de solda em superfícies visíveis, a empresa oferece molde de injeção de plástico para carroceria de carenagens de motocicleta soluções com comando sequencial de 6 válvulas, entregues com sucesso para o projeto de carenagem de alta qualidade da Triumph.
Pergunta frequente 2: Como a posição da linha de solda afeta a certificação de resistência ao impacto (por exemplo, ECE 22.06 para capacetes ou regulamentos de carenagens de motocicletas)?
R: Embora as carenagens não sejam tão críticas para a segurança quanto os capacetes, muitos OEMs exigem testes de impacto de acordo com os padrões do fabricante (por exemplo, queda de uma massa de 5 kg de 500 mm). Uma linha de solda mal posicionada pode reduzir a resistência ao impacto mais de 50% , levando à falha do teste. segue os procedimentos IATF16949 para documentar as localizações das linhas de solda no relatório de fluxo do molde e verifica a resistência ao impacto usando o impacto do dardo instrumentado em amostras moldadas cortadas das zonas reais da linha de solda. Todas as linhas de solda devem reter ≥70% da energia de impacto do material base.
FAQ 3: Que experiência específica a Fanze T&M (Jiashan) Co., Ltd. tem em moldes de carenagem de motocicleta com requisitos críticos de linha de solda?
R: Fanze T&M (Jiashan) Co., Ltd. foi fundada em 2005 e é especializada em moldes de injeção de precisão e peças de injeção. A empresa mudou-se para Guigu Park, condado de Jiashan em 2016, com uma área útil de fábrica de 14.000 m² e cerca de 100 funcionários. Possui CNC importado, EDM, máquinas de corte de fio de movimento lento e equipamentos de moldagem por injeção de alto desempenho do Japão e da Alemanha. A empresa é certificada pela IATF16949 e estabeleceu boas relações de cooperação com Motocicletas Triumph Britânicas , SAIC doméstico, Changan e Tiger Electric japonês.
A experiência específica em carenagem de motocicleta inclui:
- Molde do capô dianteiro para Triumph Street Triple : Foram utilizadas 6 válvulas de reposicionamento do Moldflow para obter zero linhas de solda visíveis em superfícies pintadas de alto brilho.
- Molde de tampa lateral para moto esportiva doméstica 400cc : Linha de solda escondida com sucesso atrás da grade de entrada de ar, com retenção de resistência ao impacto medida em 78% (vs. 45% no projeto anterior do fornecedor).
- Molde da seção traseira com caixa de LED integrada : Linha de solda colocada ao longo de uma borda natural para evitar interferência na área de transparência da luz.
A empresa segue a política de qualidade "precisão, alta eficiência, qualidade de fundição" e ganhou elogios de clientes em todo o mundo.
Quais são as considerações críticas para a seleção da localização da comporta em moldes de superfície de carroceria de motocicleta Classe A para evitar jatos e marcas de fluxo?
Em peças de carroceria de motocicleta de superfície Classe A (por exemplo, carenagens dianteiras, painéis laterais, carenagens traseiras), jato (marcas de fluxo em forma de cobra do derretimento em alta velocidade entrando em uma cavidade espessa) e marcas de fluxo (ondulações ou hesitações visíveis) são defeitos inaceitáveis. A localização da porta é o parâmetro de projeto mais influente para eliminar esses defeitos antes do corte do metal. A má seleção do portão leva ao dispendioso retrabalho do molde ou à rejeição de peças visíveis, especialmente para acabamentos pintados de alto brilho exigidos por marcas como Triumph, Honda ou Ducati.
1. Considerações críticas para a seleção da localização do portão
| Consideração | Estratégia de projeto para evitar jatos e marcas de fluxo | Parâmetro/benefício típico | Aplicação na Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Prevenção de jateamento (entrada inicial de fusão) | Coloque o portão perpendicular ou tangencial a um costela, saliência ou seção de parede mais espessa (≥2,5 mm) para que o material fundido atinja uma obstrução imediatamente após a entrada. | Reduz a velocidade inicial em 40–60%; elimina o fluxo de cobra. | Usado no molde da carenagem dianteira da Triumph – portão localizado atrás de uma ranhura decorativa, resultando em zero defeitos de jato em 10.000 tiros. |
| Uniformidade do comprimento do fluxo | Portão central (único) ou portões múltiplos com corredor equilibrado para garantir que todas as frentes de fluxo alcancem as bordas ao mesmo tempo. | Evita marcas de hesitação e congelamento; reduz a visibilidade da marca de fluxo em ≥70%. | Aplicado em grande painel lateral para moto esportiva doméstica 400cc – 2 portões com corredor H balanceado. |
| Distância para paredes finas | Posicione o portão pelo menos 10–15 mm de distância da redução abrupta da espessura (por exemplo, 2,0 mm a 1,2 mm). | Evita hesitação de fluxo e marcas de fluxo a jusante. | Regra de design padrão em todos os moldes Fanze T&M (Jiashan) Co., Ltd. |
| Seleção do tipo de portão | Usar portão de ventilador ou portão de aba para grandes áreas planas; portão submarino (túnel) para áreas escondidas; portão valvulado para enchimento sequencial multiponto. | A porta do ventilador reduz a velocidade frontal de fusão em 3–5x em comparação com a porta do pino; os portões valvulados eliminam as linhas de solda. | Ventiladores aplicados na tampa traseira (ABS) para evitar marcas de fluxo perto da área do logotipo gravado. |
| Simulação de fluxo de molde validation | Execute a simulação antes do ferramental para prever a velocidade do jateamento ( <150 mm/s recomendado ) e índice de marca de fluxo ( IMF < 0,8 ). | Otimize a localização do portão em 3 a 5 iterações; reduz os disparos de teste em 50%. | Procedimento padrão IATF16949 para todos os novos moldes de carroceria de motocicleta. |
2. Comparação de parâmetros: tipos de portas versus prevenção de defeitos em superfícies Classe A
| Tipo de portão | Aplicações típicas em carrocerias de motocicletas | Risco de jateamento | Controle de marca de fluxo | Visibilidade do Vestígio do Portão | Preferido para superfície pintada? |
|---|---|---|---|---|---|
| Portão de pinos (direto) | Capas pequenas, caixas de espelhos | Alto (if not obstructed) | Médio | Visível (requer pós-corte) | Não (exceto rosto oculto) |
| Portão do ventilador | Carenagens laterais, capota traseira | Baixo (spreads derretidos) | Excelente | Baixo (testemunha fina e larga) | Sim (na borda não visível) |
| Porta de guia | Painéis longos e finos (barriga) | Baixo | Bom | Médio (tab removed) | Sim (cortado e polido) |
| Submarino (túnel) | Áreas escondidas com nervuras | Médio (depends on rib design) | Bom | Nenhum (degating automático) | Sim – se o portão estiver no lado não-A |
| Bico valvulado sequencial | Carenagens grandes e complexas (capa frontal) | Muito baixo (abertura controlada) | Excelente (no flow marks) | Mínimo (marca de anel) | Sim (solução premium) |
3. Como Fanze T&M (Jiashan) Co., Ltd. implementa otimização de localização de portão
- Análise de fluxo de molde com múltiplas iterações : Cada molde de carroceria de motocicleta Classe A passa por pelo menos 3 iterações de simulação. A empresa usa jato velocity (<150 mm/s) e taxa de cisalhamento (<40.000 1/s) como critérios chave de aceitação antes de liberar o projeto do molde para corte de aço.
- Projeto de obstrução física : Onde o risco de jateamento é inevitável, os projetistas acrescentam um costela ou pino temporário em frente ao portão para quebrar o jato de derretimento. Este recurso é posteriormente removido via EDM ou polimento manual.
- Gerenciamento de vestígios de portão : Para carrocerias pintadas, os portões são sempre colocados no Superfície B (lado não visível) ou ao longo da futura linha de separação de duas peças montadas (por exemplo, borda inferior da carenagem lateral).
- Validação de produção : Os primeiros 100 disparos são inspecionados sob luz rasadora (500–1000 lux, rotação de 45°) para marcas de fluxo, jateamento e testemunha de portão. Qualquer defeito desencadeia a modificação do portão antes da produção em massa.
4. Três perguntas frequentes (incluindo introdução da empresa)
FAQ 1: Uma única porta em uma carenagem lateral grande (por exemplo, 800 mm de comprimento) pode evitar totalmente marcas de fluxo?
R: Para grandes peças de carroceria de motocicleta, uma única porta raramente é suficiente para evitar marcas de fluxo porque a frente derretida esfria e hesita antes de chegar à extremidade oposta. Fanze T&M (Jiashan) Co., Ltd. recomenda dois portões de ventilador com um corredor balanceado ou um câmara quente com comportas valvuladas . Para clientes que exigem qualidade superficial premium, a empresa oferece molde de injeção de plástico para carroceria de carenagens de motocicleta soluções com válvulas sequenciais, que eliminam marcas de fluxo controlando o avanço da frente de fusão. Isso foi aplicado com sucesso ao molde da carenagem dianteira de 800 mm da Triumph.
FAQ 2: Como você ajusta a localização do portão depois que o molde já está construído se marcas de fluxo aparecerem durante os testes?
R: As mudanças pós-construção são caras, mas possíveis. Fanze T&M (Jiashan) Co., Ltd. usa três métodos corretivos em ordem de preferência:
- Perfil de injeção : Reduza a velocidade de injeção do primeiro estágio em 30–50% para eliminar o jateamento sem modificação do molde.
- Aumento da temperatura do molde : Aumente a temperatura local do molde em 10–20°C perto da porta usando aquecedores adicionais (se projetado com ranhuras de aquecedor).
- Modificação da geometria do portão : Usine o portão do tipo pino para ventilador (adiciona 2 a 3 dias de prazo de entrega) ou adicione uma obstrução oposta ao portão.
Para evitar esse retrabalho, a empresa investe pesadamente na simulação precisa do fluxo do molde antes da ferramenta, reduzindo as alterações relacionadas aos testes em mais de 60% em comparação com a média da indústria.
Pergunta frequente 3: A Fanze T&M (Jiashan) Co., Ltd. tem experiência específica com grandes moldes de carroceria de motocicleta para superfícies pintadas de alto brilho?
R: Sim. Fanze T&M (Jiashan) Co., Ltd. foi fundada em 2005 e é especializada em moldes de injeção de precisão e peças de injeção. A empresa mudou-se para Guigu Park, condado de Jiashan em 2016, com uma área útil de fábrica de 14.000 m² e cerca de 100 funcionários. Ela possui CNC, EDM importados, máquinas de corte de fio lento e equipamentos de moldagem por injeção de alto desempenho do Japão e da Alemanha. A empresa é certificada pela IATF16949 e estabeleceu boas relações de cooperação com Motocicletas Triumph Britânicas , SAIC doméstico, Changan e Tiger Electric japonês.
Exemplos específicos de carrocerias de motocicletas incluem:
- Capota dianteira tripla Triumph Street : 6 comportas valvuladas sequenciais, marcas de jato/fluxo zero em superfície pintada Classe A (pintura 2K com verniz).
- Carenagem lateral de moto esportiva doméstica de 600 cc (ABS PC) : Duas portas de ventilador localizadas atrás das grades de entrada de ar – marcas de fluxo completamente ocultas, resistência ao impacto >65 kJ/m² nas linhas de solda.
- Capô do banco traseiro para OEM japonês (PBT ASA) : Comporta submarina única na superfície B, marcas de fluxo eliminadas pelo equilíbrio do corredor e temperatura do molde otimizados (85°C).
A empresa segue a política de qualidade "precisão, alta eficiência, qualidade de fundição" e ganhou elogios de clientes em todo o mundo.
