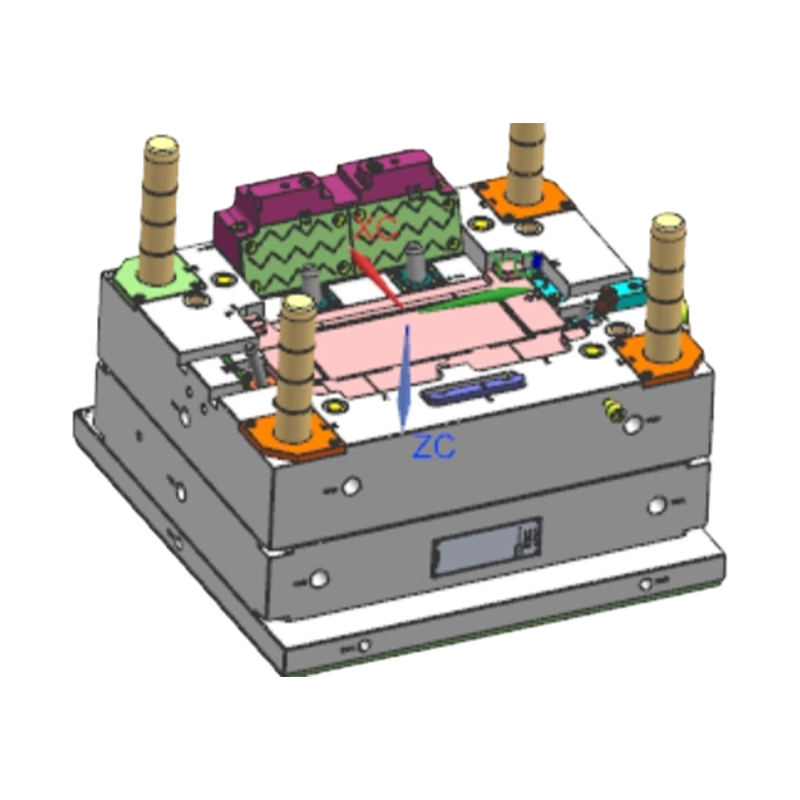

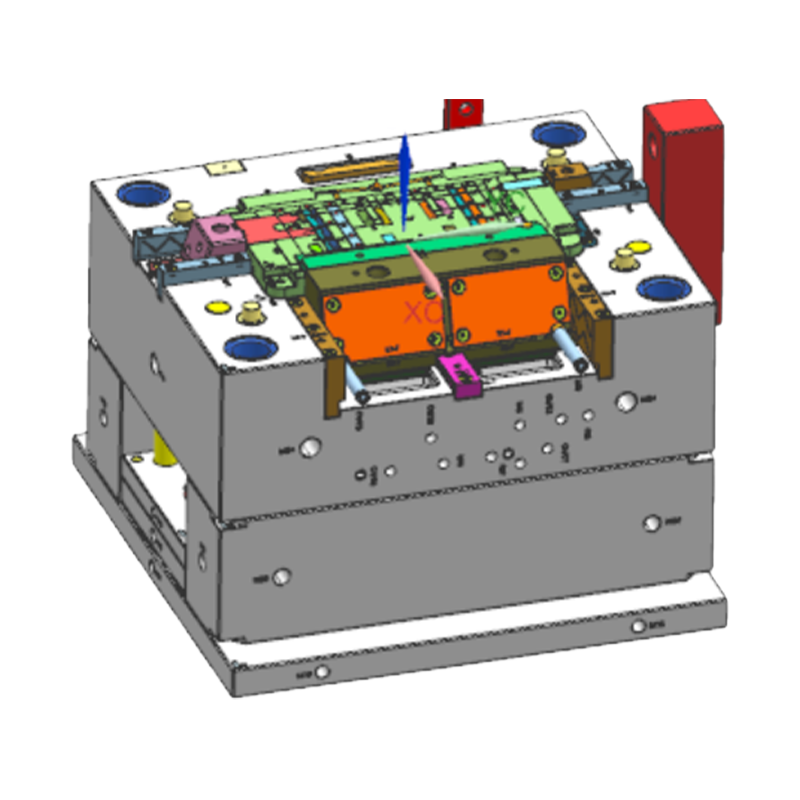

Peças do molde de injeção da tampa traseira da impressora

Especificações do produto

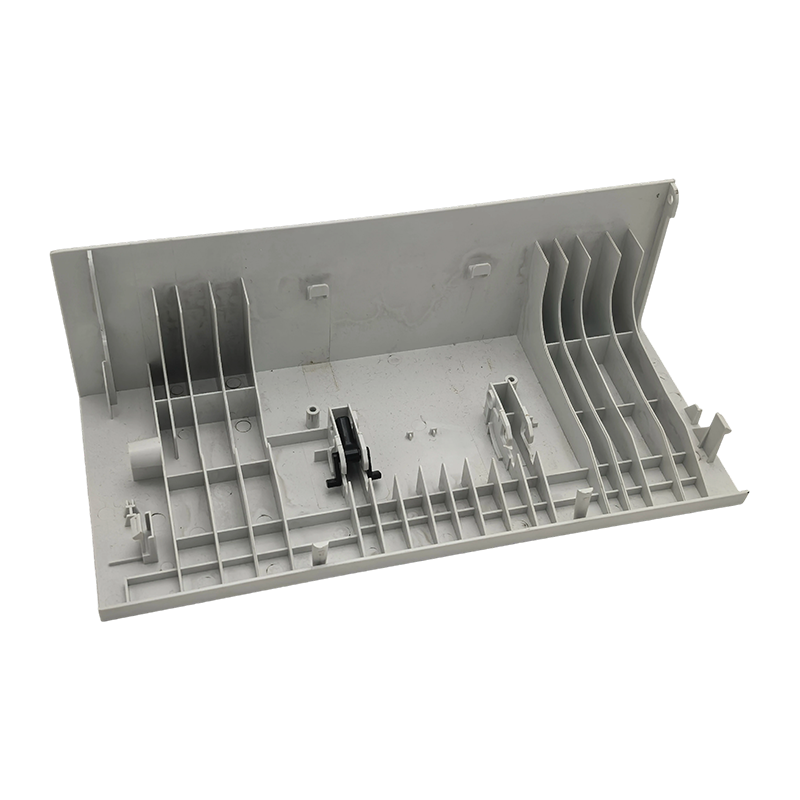

Painel da tampa traseira da impressora

• Materiais compatíveis: ABS retardador de chama (UL94 V0), liga PC/ABS — combinando retardamento de chama com resistência ao impacto
• Características estruturais: Invólucro de parede fina de grande área com aberturas de ventilação, recortes de interface, aberturas para passagem de papel e estruturas de montagem de encaixe/parafuso
• Precisão Dimensional: Ajuste as lacunas com painéis laterais e revestimento inferior rigorosamente controlados; posições da linha de partição definidas de acordo com os requisitos de montagem
• Acabamento de superfície: Gravura de textura (padrões VDI/MoldTech) ou acabamento de pintura; superfície livre de marcas visíveis de afundamento, linhas de solda e marcas de fluxo
• Configuração de montagem: Fixação combinada de snapfit e parafuso; requisitos de design de liberação rápida suportados
• Cor: Moldado por injeção de acordo com o código de cores especificado pelo cliente; cor de resina natural ou mistura de masterbatch suportada

Componentes plásticos da impressora (especificações gerais)

• Materiais compatíveis: ABS, PC/ABS, PP, HIPS, ABS/PC retardador de chama (UL94 V0/V2)
• Tipos de peças: Painéis externos, peças estruturais funcionais, guias de papel, tampas dos compartimentos dos cartuchos de tinta, molduras do painel de controle, suportes estruturais internos
• Tipos de molde: Monocavidade/multicavidade com mecanismos de ejeção deslizante e elevador; sistemas de câmara quente suportados
• Acabamento de superfície: Gravura de textura, polimento espelhado, tratamento de superfície de base de tinta - aplicado por classificação de grau de aparência da peça
• Tolerância Dimensional: Tolerâncias de superfície de acoplamento de aparência de acordo com especificações de desenho; uniformidade da espessura da parede em peças de parede fina estritamente controlada
• Processos Secundários: Soldagem ultrassônica, montagem instantânea, aplicação de etiquetas e montagem de componentes com acabamento multipeças
• Materiais Certificados: Matérias-primas com certificação UL, RoHS e SGS disponíveis com documentação de teste de apoio

Áreas de aplicação
Painel da tampa traseira da impressoras and Plastic Components:

• Tampas traseiras do corpo da impressora jato de tinta, batentes traseiros da bandeja de papel e tampas do compartimento do cartucho de tinta
• Tampas das portas traseiras da impressora a laser, tampas de acesso ao caminho do papel e portas do compartimento do cartucho de toner
• Tampas do scanner para impressora multifuncional (MFP), tampas de alimentação de papel ADF e painéis laterais
• Invólucros do corpo da impressora de etiquetas e da impressora de código de barras e tampas do compartimento de mídia
• Tampas do painel do corpo da plotadora de grande formato e peças estruturais do compartimento de mídia em rolo
• Painéis de carcaça de impressora 3D, tampas de mecanismo de alimentação de filamento e painéis de gabinete eletrônico

Perguntas frequentes e considerações técnicas
P1: Os painéis da tampa traseira da impressora têm grandes áreas de superfície e apresentam empenamento significativo após a moldagem — como isso é resolvido?
O empenamento em grandes painéis de cobertura de parede fina é um desafio comum na moldagem por injeção de carcaças de impressoras, causado pelo resfriamento irregular que causa encolhimento diferencial na peça, fluxo de preenchimento desequilibrado devido ao posicionamento subótimo da porta e características de encolhimento anisotrópico do material. As contramedidas incluem: análise CAE do fluxo do molde durante o projeto do molde para otimizar a contagem e o posicionamento das portas para um preenchimento equilibrado; projeto de canal de resfriamento conformado para melhorar a uniformidade de resfriamento; geometria de pré-compensação incorporada nas superfícies da cavidade do molde; e seleção de classes de ABS modificado isotrópico e de baixo encolhimento. Testes iterativos de molde T1 e T2 são conduzidos até que o empenamento esteja dentro da tolerância de planicidade do desenho.
P2: Linhas de solda aparecem nas superfícies de aparência da impressora — como elas são melhoradas?
Linhas de solda se formam nos pontos de convergência da frente de fusão e não podem ser totalmente eliminadas em peças moldadas por injeção de paredes finas. As medidas de melhoria incluem: reposicionamento das comportas para direcionar as linhas de solda para áreas que não aparecem, como superfícies internas ou zonas ocultas; aumentar a temperatura do molde e a temperatura do fundido para melhorar a qualidade da fusão nos pontos de convergência; otimizar a ventilação local nas linhas de solda para reduzir o aprisionamento de gás que aumenta a visibilidade da linha de solda; e aplicação de gravação de textura em superfícies de aparência para mascarar visualmente traços residuais de linhas de solda por meio de difusão de padrão de superfície.
P3: As lacunas de ajuste dos componentes plásticos da impressora têm requisitos rigorosos – como a consistência dimensional é mantida?
Os requisitos de folga de ajuste da montagem da impressora normalmente exigem tolerâncias de ±0,3 mm ou mais apertadas nos componentes plásticos correspondentes. As medidas de consistência dimensional incluem: usinagem CNC e EDM de alta precisão para dimensões de cavidades de molde; completar protocolos de inspeção do primeiro artigo (FAI) e inspeção em processo com inspeção completa ou por amostragem de dimensões críticas; Controle Estatístico de Processo (SPC) aplicado aos principais parâmetros do processo de injeção para monitorar o desvio do processo; e auditorias dimensionais periódicas da cavidade do molde com ação imediata de reparo quando o desgaste é detectado.
P4: Os programas de componentes plásticos para impressoras envolvem muitas ferramentas de molde — como é gerenciado o progresso do desenvolvimento simultâneo?
Para programas completos de desenvolvimento de conjuntos de componentes plásticos para impressoras, aplicamos uma abordagem de gerenciamento de projetos, produzindo um cronograma unificado de desenvolvimento de moldes para o cliente que define marcos de congelamento do projeto, prazos de aquisição de aço, cronogramas de usinagem e planos de teste de molde para cada ferramenta. Para peças dimensionalmente interdependentes, como painéis da tampa traseira e painéis laterais, são programados testes de molde simultâneos para validar o ajuste da montagem, evitando atrasos na verificação causados ​​pela conclusão escalonada do ferramental. Os clientes recebem relatórios regulares de progresso acompanhando o status de desenvolvimento de cada ferramenta de molde.
P5: Os componentes plásticos da impressora exigem certificações de segurança específicas e como os materiais são alinhados?
As impressoras de escritório vendidas nos mercados europeus normalmente exigem certificação CE que abrange a Diretiva de Baixa Tensão (LVD) e a Diretiva de Compatibilidade Eletromagnética (EMC), com materiais de componentes plásticos sujeitos aos requisitos de restrição de substâncias RoHS e aos requisitos de classificação de retardamento de chama UL94. Fornecemos graus de matérias-primas certificadas de acordo com os requisitos de certificação especificados pelo cliente e fornecemos relatórios de teste de materiais SGS, documentação de certificação UL Yellow Card e declarações RoHS de conformidade com remessa para apoiar a documentação de certificação de produtos do cliente.
