Peças plásticas da modelagem por injeção da peça Overmould da precisão

Especificações do produto

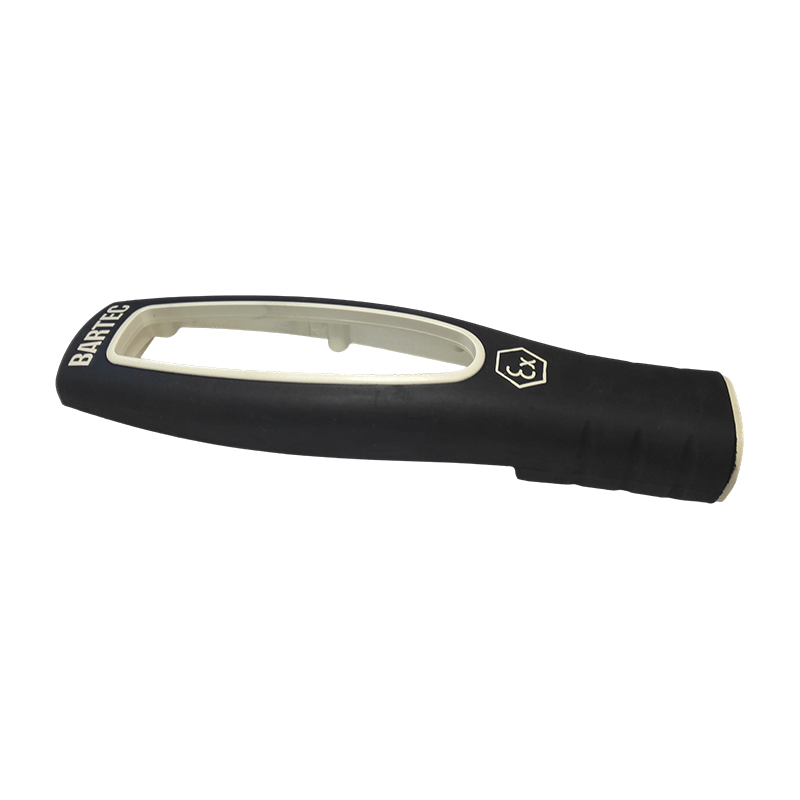

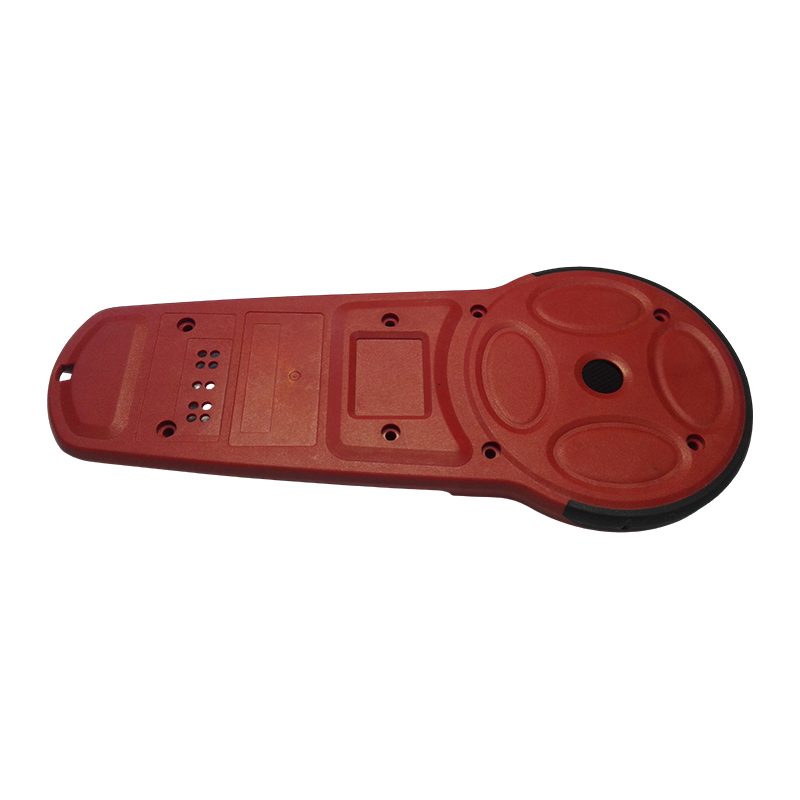

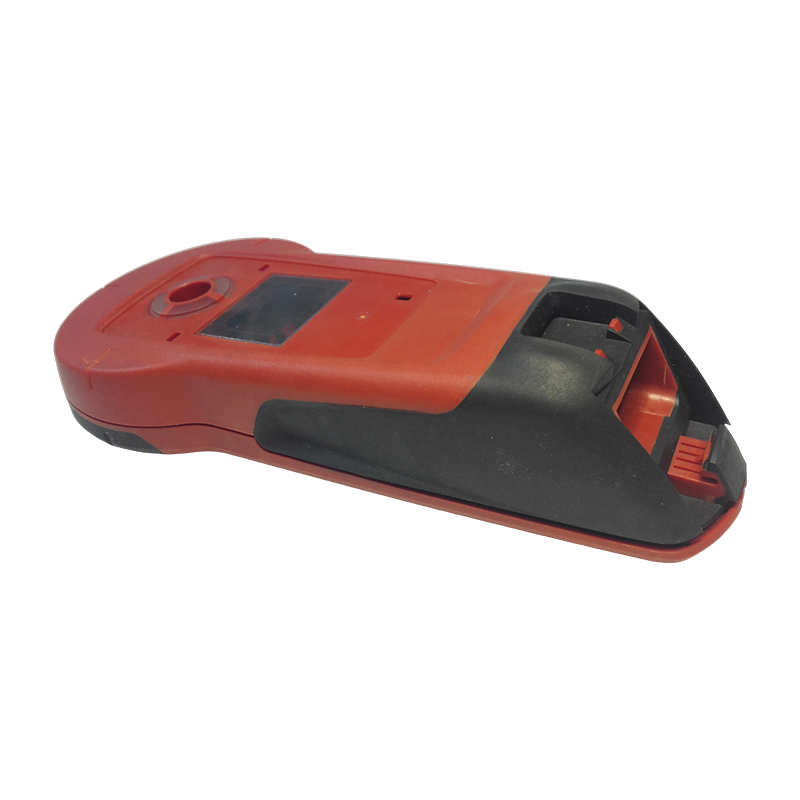

Peças plásticas moldadas e sobremoldadas com inserção de precisão

• Tipos de Processo: Moldagem por Inserção, Sobremoldagem (dois disparos ou sequencial), Moldagem por Injeção Bicolor
• Tipos de insertos: estampados de metal, insertos de latão roscados, pinos de eletrodo, sondas de sensores, terminais de cabos, conjuntos de PCB
• Combinações de materiais: Substrato rígido (ABS/PC/PA) sobremoldado macio (TPE/TPU/silicone); plástico de engenharia de inserção de metal (PP/PA/POM)
• Precisão posicional da inserção: Tolerâncias posicionais de acordo com especificações de desenho; inserções de localização crítica controladas dentro de ±0,1mm
• Desempenho de vedação: Interface sobremoldada capaz de atender aos requisitos de testes pneumáticos ou de estanqueidade a líquidos especificados pelo cliente; Projeto estrutural de classe de proteção IP suportado
• Acabamento de superfície: Textura antiderrapante, grão de couro ou acabamento liso disponível em superfícies macias sobremoldadas de acordo com as necessidades do cliente
• Processos Secundários: Montagem de componentes, testes de funções elétricas e suporte para testes de vazamento/pressão disponíveis

Conectores MultiWay de plástico

• Tipos de conectores: T tipo T, T tipo Y, conectores cruzados de quatro vias, coletores multiportas; combinações retas e cotovelos disponíveis de forma personalizada
• Materiais compatíveis: PP, POM, PA66, PVDF, PE — selecionados com base no tipo de mídia, temperatura operacional e requisitos de pressão
• Padrões de interface: Roscas métricas (Mseries), NPT, roscas de tubos BSP e interfaces push-in de conexão rápida suportadas
• Classificação de pressão: Dependente do projeto do material e da espessura da parede; conectores padrão classificados como 0,5–1,6 MPa
• Métodos de vedação: Vedação de ranhura oring, vedação de face cônica, vedação de face plana — projetada de acordo com os requisitos do sistema de tubulação
• Tolerância Dimensional: Interfaces roscadas e superfícies de vedação conforme padrões ISO/DIN; controle de tolerância rigoroso disponível
• Cor e marcação: Cor de resina natural ou moldagem de cor especificada suportada; marcações de direção de fluxo e caracteres de especificação disponíveis como recursos moldados no molde

Áreas de aplicação

Peças moldadas e sobremoldadas com inserção de precisão:

• Conectores de chicotes elétricos automotivos, plugues de sensores e componentes sobremoldados de interface ECU
• Cabos de instrumentos cirúrgicos para dispositivos médicos, êmbolos de seringas e equipamentos de diagnóstico in vitro que abrigam peças sobremoldadas
• Equipamentos de controle industrial operando botões, alças e componentes estruturais sobremoldados de botões
• Conectores de cabos de dados de produtos eletrônicos de consumo, plugues de fone de ouvido e peças sobremoldadas do terminal do carregador
• Punhos de ferramentas elétricas, botões de comutação e componentes portáteis antiderrapantes

Conectores MultiWay de plástico:

• Sistemas de tubulações de fluidos industriais (divisão e fusão de fluxo de gás e líquido)
• Linhas de refrigeração automotiva, sistemas HVAC e conectores de tubulação AdBlue (solução de ureia)
• Linhas de infusão de dispositivos médicos, sistemas de diálise e conectores de circuito pneumático de ventilador
• Conectores de distribuição de fluxo do sistema de irrigação por gotejamento agrícola
• Equipamentos de purificação de água, dispensadores de água e conectores de tubulação do sistema de osmose reversa RO
• Equipamentos de processamento químico e de semicondutores, conectores de pipeline de mídia de alta pureza (grau PVDF)

Perguntas frequentes e considerações técnicas

Q1: A interface entre materiais macios e duros em peças sobremoldadas é propensa à delaminação – como é garantida a resistência da união?
A resistência da união na interface do material macio-duro é influenciada pela compatibilidade do material, pelo projeto da geometria da interface e pelos parâmetros do processo. As medidas para melhorar a resistência da ligação incluem: projetar recursos de intertravamento mecânico no substrato (como cortes inferiores, furos passantes e ranhuras) para complementar a adesão física; seleção de classes de materiais sobremoldados com compatibilidade química estabelecida com o substrato (como TPE emparelhado com ABS); e otimizar a temperatura de injeção e a velocidade de enchimento para garantir umedecimento adequado da interface do substrato pelo material moldado. Para peças com requisitos de vedação pneumática ou estanque a líquidos, a geometria de vedação da interface deve ser incorporada na fase de projeto do produto e validada por meio de testes de vazamento após testes de molde.
P2: As pastilhas metálicas se deslocam ou inclinam após a sobremoldagem — como isso é resolvido?
O deslocamento da pastilha é normalmente causado pela precisão insuficiente do mecanismo de localização do molde ou pela pressão de injeção excessiva atuando na pastilha. As contramedidas incluem: otimizar a tolerância de ajuste entre os pinos de localização da inserção do molde e os recursos da inserção para garantir um posicionamento estável após o fechamento do molde; posicionar portas para distribuir o impacto da pressão de injeção uniformemente ao redor da pastilha; e para inserções delgadas, como pinos de eletrodo, incorporando estruturas de suporte auxiliares dentro do molde para evitar deflexão sob forças de fluxo de injeção.
Q3: Conectores multivias de plástico apresentam vazamentos em serviço – quais são as causas comuns?
O vazamento normalmente se origina de um ou mais dos seguintes: desvios dimensionais da superfície de vedação fora da faixa de tolerância de ajuste; passo da rosca ou incompatibilidade de formato da rosca entre o conector e o encaixe correspondente; vazios internos ou defeitos de porosidade na peça moldada afetando a integridade da parede; ou inchaço e deformação do material causado pela incompatibilidade entre o material selecionado e o meio transportado. Serviços de teste de pressão (hidrostático ou pneumático) estão disponíveis antes do envio, realizados de acordo com a pressão de teste e o tempo de espera especificados pelo cliente, para verificar a confiabilidade da vedação em lotes de produção.
Q4: As dimensões da interface do conector multivias devem estar em conformidade com padrões internacionais específicos – como isso é confirmado?
Antes de iniciar o desenvolvimento do molde, o cliente deve fornecer o padrão de interface aplicável (como roscas de tubo ISO 228, DIN 2999, NPT de acordo com ANSI B1.20.1) junto com amostras de referência ou desenhos de acessórios ou conectores correspondentes. Os núcleos da rosca do molde e as superfícies de vedação são projetados de acordo com o padrão especificado, e os relatórios de inspeção do calibre da rosca e a verificação da montagem dos componentes correspondentes são fornecidos no estágio de amostra T1 para confirmar a conformidade dimensional da interface.
Q5: As peças moldadas por insertos envolvem funções elétricas – como é evitada a oxidação ou contaminação das pastilhas metálicas durante a moldagem?
As inserções metálicas, particularmente cobre e alumínio, apresentam risco de oxidação sob as temperaturas elevadas do processo de moldagem por injeção, o que pode afetar o desempenho do contato elétrico subsequente. As medidas incluem: limpeza da superfície das pastilhas antes do carregamento no molde para remover a contaminação por óleo e as camadas de óxido existentes; controlar a temperatura do molde e o tempo de ciclo para minimizar a exposição da pastilha a temperaturas elevadas; e para insertos elétricos de precisão, revestimento de níquel ou estanho nas superfícies dos insertos para melhorar a resistência à oxidação. Quando se aplicam requisitos específicos de desempenho elétrico, testes de continuidade ou testes de resistência de isolamento podem ser realizados antes do envio.

Q: 10. Se eu quiser desenvolver um produto contendo peças moldadas por injeção, que tipo de assistência você pode oferecer?

Podemos fornecer suporte completo, desde revisão de desenvolvimento de produto e projeto estrutural até fabricação de moldes, moldagem por injeção de volume, impressão e montagem. Podemos colaborar com os clientes nos estágios iniciais de desenvolvimento de produtos para otimizar projetos para redução de custos e melhoria da capacidade de fabricação.

Q: 9.Qual é a política de qualidade da empresa?

A empresa sempre segue a política de qualidade de "Precisão, Alta Eficiência, Qualidade de Forjamento" e está comprometida em fornecer aos clientes serviços de alta qualidade por meio de tecnologia avançada e uma excelente equipe de gestão.

Q: 8.Quais são as suas vantagens competitivas em comparação com outras empresas de moldes?

Nossas vantagens residem na combinação da tecnologia de moldes de precisão de Cingapura, equipamentos de produção avançados (extensas máquinas de moldagem por injeção e CNC importadas), um processo de produção abrangente e único (do projeto à montagem) e um rigoroso sistema de gestão de qualidade certificado pela IATF 16949.

Q: 7.Quem são seus principais clientes e para quais regiões os produtos são exportados?

Estabelecemos boas relações de cooperação com empresas conhecidas, incluindo Land Rover e Triumph Motorcycles do Reino Unido, SAIC doméstica, Changan, estações de carregamento ABB e Tiger Corporation do Japão. Nossos produtos são exportados para países como Japão, Europa e Estados Unidos.
