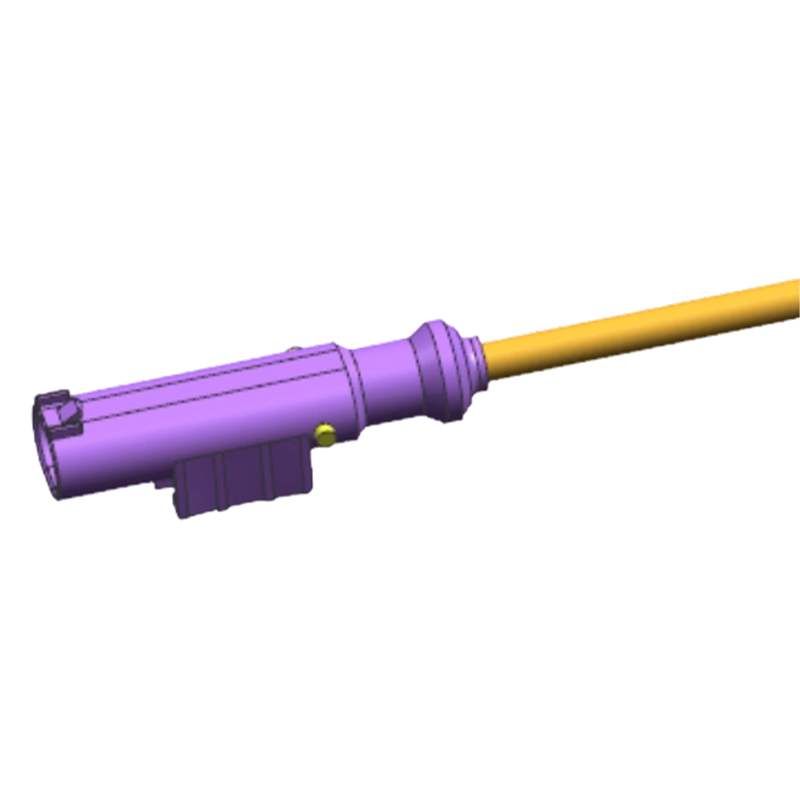

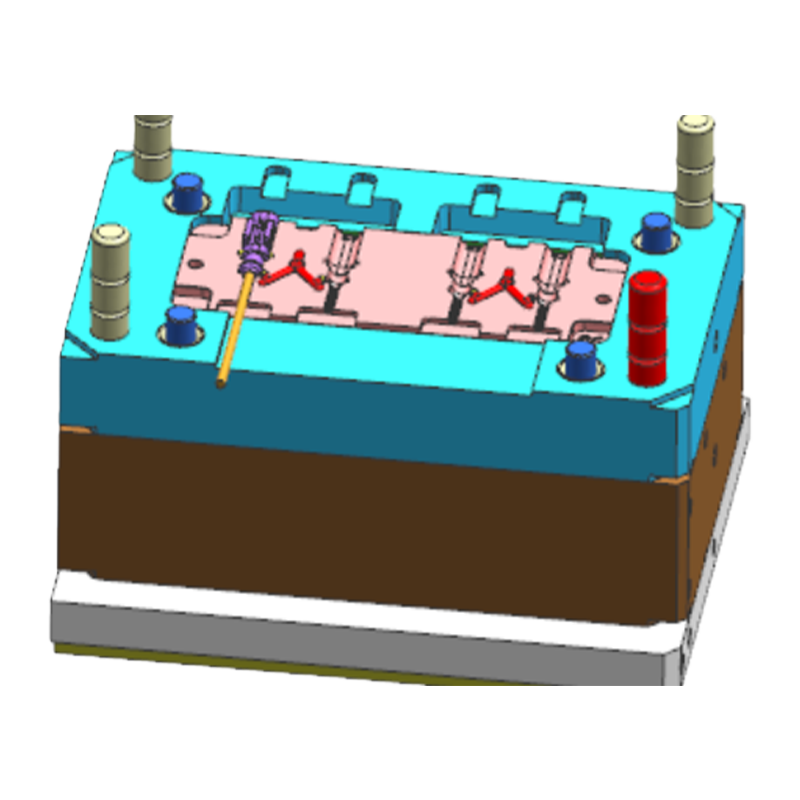

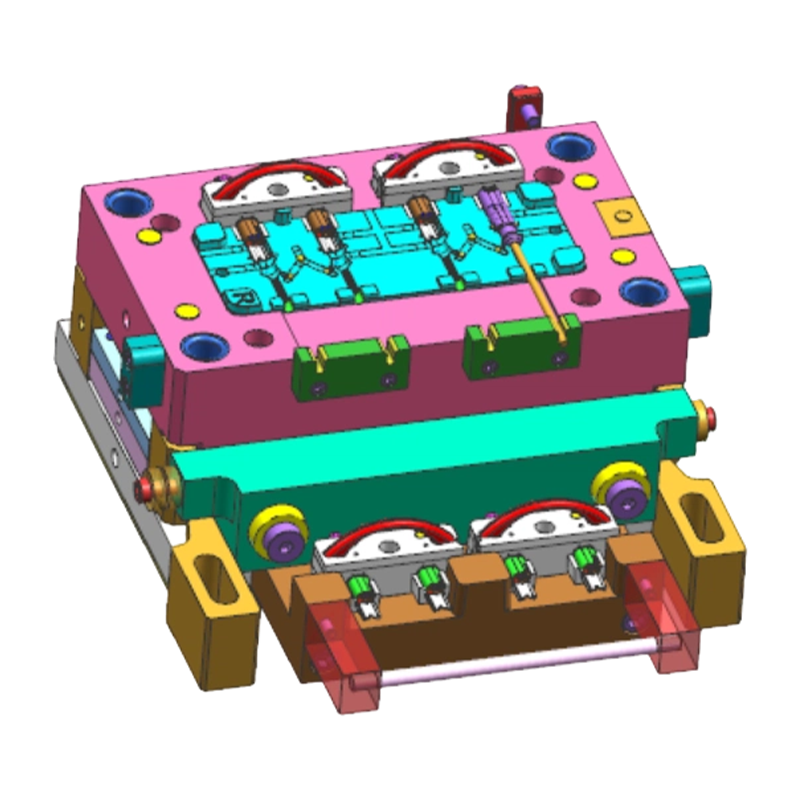

Molde de injeção de chicote elétrico do sensor de velocidade da roda

Principais vantagens

• Capacidade integrada de moldagem e montagem: Aproveitando mais de 15 anos de experiência em moldes de plástico, desenvolvemos simultaneamente moldes para invólucros de conectores e processos de montagem, garantindo precisão dimensional de conectores e força de retenção de terminal consistentes.
• Estabilidade de transmissão de sinal: Projetado com pares trançados ou estruturas de blindagem para suprimir efetivamente a interferência eletromagnética (EMI), garantindo a integridade do sinal para sinais de sensor de velocidade de roda de baixo nível.
• Tolerância a ambientes agressivos: Os materiais selecionados para fios e conectores operam de forma confiável em uma ampla faixa de temperatura (40°C a 125°C). O projeto da vedação atinge classificações de proteção IP67 ou superiores contra corrosão por água, óleo e névoa salina.
• Garantia de resistência mecânica: Os invólucros dos conectores são moldados por injeção a partir de plásticos de engenharia reforçados, apresentando travas secundárias robustas (TPA) ou mecanismos de travamento integrados para evitar o arrancamento do terminal devido à vibração do veículo.

Recursos do produto

• Moldagem de conector de precisão: Os invólucros dos conectores são moldados usando ferramentas de alta precisão, com tolerâncias dimensionais de interface de acoplamento controladas dentro de ±0,05 mm para garantir um acoplamento confiável com sensores e ECUs.
• Crimpagem e retenção de terminais: O equipamento de crimpagem automatizado controla estritamente a altura de crimpagem e a força de tração. A força de retenção do terminal dentro dos conectores atende às especificações USCAR2 ou específicas do cliente.
• Projeto da estrutura de vedação: Integra vedações radiais ou faciais, normalmente feitas de silicone ou EPDM, para evitar a entrada de umidade e contaminantes.
• Fixação e proteção do arnês: Os fios são enrolados com fita resistente à abrasão ou tubos corrugados; ilhós de borracha são aplicados em pontos críticos de flexão para resistir ao impacto de pedras e à fadiga por flexão de longo prazo.
• Conformidade Ambiental: O isolamento dos fios e os materiais dos conectores estão em conformidade com RoHS, REACH e outras regulamentações ambientais.

Aplicativos

Este produto é amplamente utilizado para detecção de velocidade das rodas em vários veículos de passageiros e comerciais. Ele conecta principalmente sensores de velocidade de roda ativos ou passivos a módulos de controle ABS/ESC, adequados tanto para veículos de combustível tradicionais quanto para veículos de novas energias.

Problemas e soluções comuns

• Problema: Ruído de sinal ou interrupção durante a transmissão.
  Solução: Verifique a continuidade do aterramento da blindagem; otimizar o passo de torção do fio para melhor imunidade EMI; certifique-se de que a resistência de contato entre os terminais e os pinos do sensor/ECU esteja abaixo dos limites especificados.
• Problema: Desengate do conector devido à vibração do veículo.
  Solução: Incorporar recursos TPA (Terminal Position Assurance) ou CPA (Connector Position Assurance) no design do conector; inspecione a integridade da moldagem das travas de travamento do terminal.
• Problema: Endurecimento ou rachadura do conduíte do chicote em baixas temperaturas.
  Solução: Selecione materiais de conduíte classificados para baixas temperaturas (por exemplo, 40°C); otimizar a espessura da parede do conduíte para reduzir os pontos de concentração de tensão.

Considerações importantes

• Afaste o chicote de fontes de alto calor (por exemplo, tubos de escape) e peças móveis; certifique-se de que os clipes de fixação estejam espaçados adequadamente para evitar flacidez e vibração do arnês.
• Ao instalar o conector, certifique-se de ouvir um "clique" no mecanismo de travamento e puxe-o suavemente para confirmar o encaixe seguro.
• Inspecione regularmente a bainha externa do arnês quanto a desgaste, especialmente em pontos que passam por bordas ou furos afiados do corpo.
