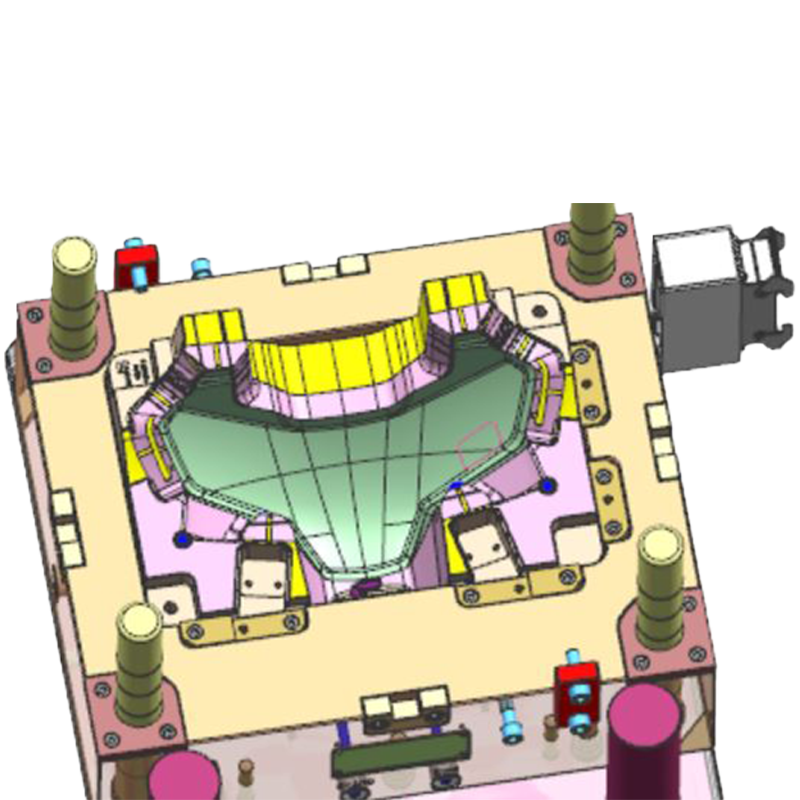

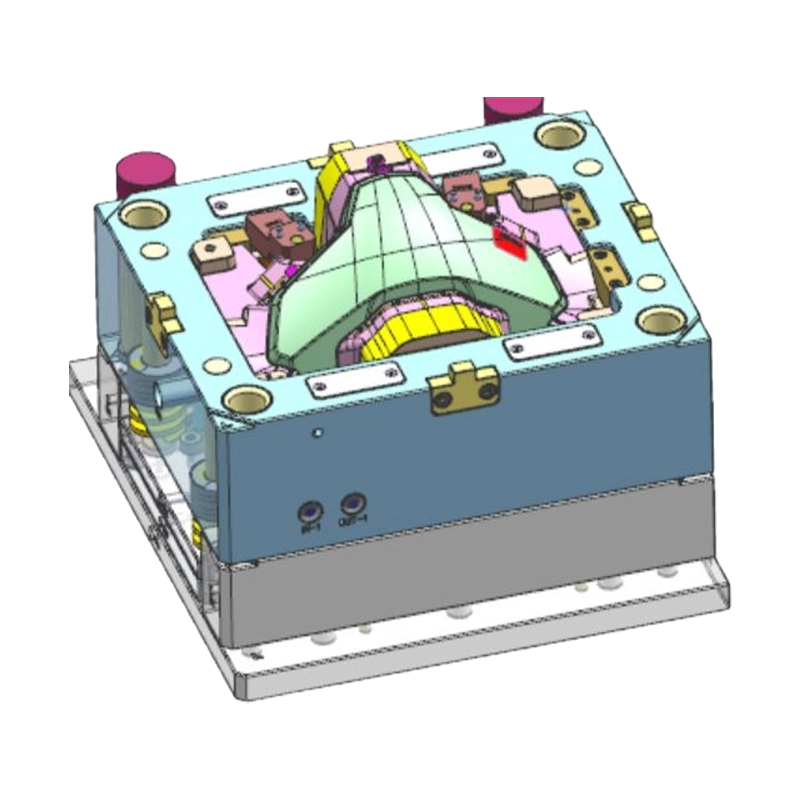

Molde de injeção de lente de farol de motocicleta

Principais vantagens

• Transparência de grau óptico: A cavidade do molde passa por polimento de alto brilho e alta velocidade, atingindo uma rugosidade superficial Ra inferior a 0,012μm, garantindo que o material de PC seja moldado sem marcas de fluxo ou neblina, atendendo aos padrões de transmitância óptica.
• Replicação de superfície óptica de precisão: Com base em modelos ópticos digitais fornecidos pelo cliente, a usinagem CNC de alta precisão e a tecnologia EDM são usadas para replicar com precisão o padrão Fresnel ou a textura de distribuição de luz da superfície da lente.
• Tecnologia de controle de estresse interno: Otimiza a localização da comporta e a velocidade de enchimento por meio da análise do fluxo do molde, combinada com o controle sequencial da comporta valvulada, para minimizar o estresse interno e evitar o branqueamento ou rachaduras por tensão.
• Projeto de equilíbrio térmico do molde: Projetado para as características de moldagem de alta temperatura do material de PC, um circuito eficiente de aquecimento/resfriamento garante temperatura uniforme do molde e reduz o encolhimento irregular e a birrefringência causada por mudanças de temperatura.

Recursos do produto

• Cavidades espelhadas polidas: Cavidades e núcleos são feitos de aço para moldes de alta qualidade (por exemplo, S136 ou 2403), passando por tratamento térmico a vácuo e tratamento criogênico, seguido de polimento espelhado para garantir uma superfície transparente e impecável da peça.
• Inserções ópticas de precisão: A área de distribuição de luz utiliza uma estrutura de inserção óptica substituível para fácil ajuste óptico e manutenção. A precisão da usinagem da pastilha é controlada dentro de ±0,005 mm.
• Sistema de câmara quente: Equipado com sistema de câmara quente tipo gate tipo válvula, permitindo o controle sequencial da válvula, eliminando linhas de solda e garantindo uma superfície óptica impecável.
• Projeto do sistema de ventilação: Canais de ventilação de precisão são incorporados nas bordas da superfície óptica e na área de enchimento final para evitar embaçamento ou disparos curtos causados pela estagnação do gás.
• Proteção do sistema de ejeção: Uma grande placa ejetora e design de ejeção multiponto, combinados com controle de velocidade de ejeção, evitam marcas de ejeção ou arranhões durante a ejeção de peças transparentes.

Aplicativos

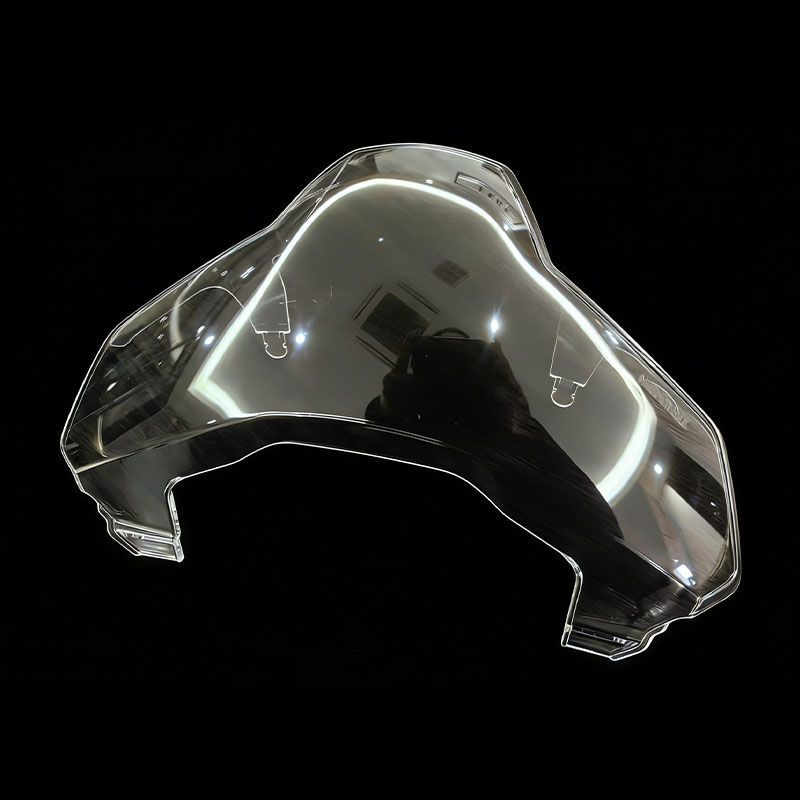

Este molde é usado principalmente em sistemas de iluminação de motocicletas para produzir lentes transparentes de faróis para diversas motocicletas elétricas e a gasolina. Adequado para bicicletas de rua, bicicletas esportivas, cruisers, bicicletas de aventura e scooters, fornece OEMs de motocicletas e fornecedores de sistemas de iluminação de nível 1.

Problemas e soluções comuns

• Problema: Marcas de fluxo ou ondulações aparecem na superfície da lente.
• Soluções: Aumentar a temperatura do molde e do fundido; otimizar a localização e o tamanho do portão; ajuste a velocidade de injeção usando um perfil de injeção multisegmentado.
• Problema: Bolhas ou manchas pretas aparecem dentro da lente.
• Soluções: Verifique a secura do material (o material PC precisa ser seco até um teor de umidade abaixo de 0,02%); remova o acúmulo de material no cilindro e no sistema de câmara quente; aumentar a contrapressão.
• Problema: Arranhões ou marcas de pinos ejetores aparecem na superfície da lente durante a ejeção.
• Solução: Otimize o ângulo de inclinação e a posição do pino ejetor; aumente a área de ejeção ou use uma placa ejetora; borrife um agente desmoldante na superfície da cavidade (verifique seu impacto na transmitância de luz).
• Problema: A birrefringência de tensão ocorre na área óptica.
• Solução: Otimize as curvas de enchimento e pressão de retenção através da análise do fluxo do molde; reduzir a força de fixação e a pressão de retenção; otimizar o projeto do sistema de resfriamento para obter um resfriamento uniforme.

Considerações importantes:

• Antes do projeto do molde, forneça dados ópticos 3D completos para as lentes dos faróis automotivos, definindo claramente a área da superfície óptica, os requisitos de distribuição de luz e os padrões de aparência.
• Especifique com precisão o tipo de material de PC e os aditivos (por exemplo, estabilizadores UV) para definir a contração e determinar os parâmetros do processo.
• Durante o armazenamento e transporte do molde, a superfície da cavidade deve ser à prova de ferrugem e coberta com uma película protetora; evite o contato com a superfície óptica.
• Verifique regularmente a precisão do controle de temperatura do sistema de câmara quente e a sequência do bico valvulado para garantir a estabilidade da moldagem da superfície óptica.
• A produção de peças transparentes precisa ser realizada em um ambiente limpo (recomenda-se sala limpa Classe 10.000 ou superior) para evitar que a contaminação por poeira cause defeitos de aparência.
